Isolation MinusK® contre les vibrations

Isolation standard et personnalisée contre les vibrations, fournissant une performance supérieure à celle des systèmes actifs pour tables pneumatiques

Minus K est un constructeur de matériel travaillant pour les fabricants leaders de microscopes en champ proche (SPM), testeurs de micro-dureté, microscopes optiques en champ proche (NSOM) et profileurs.

Les chercheurs leaders des 200 universités et laboratoires gouvernementaux les plus connus ont sélectionné les produits Minus K pour les plates-formes antivibratoires qui leur sont nécessaires pour atteindre le niveau de précision exigé par leurs projets !


Voici la célèbre démonstration de Minus K® que des milliers de visiteurs ont pu visionner lors des salons professionnels où Minus K a exposé ces quelques dernières années. D'autres entreprises ont essayé de reproduire cette démonstration, mais sans grand succès. Ce qui signifie que nos systèmes vous permettront d'accomplir tout ce que les autres ne pourront pas. Voyez par vous-même ci-dessous.



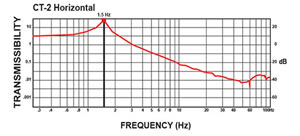

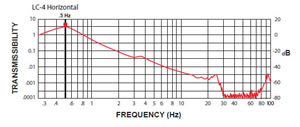

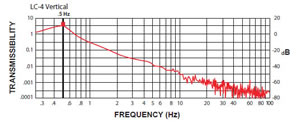

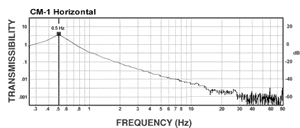

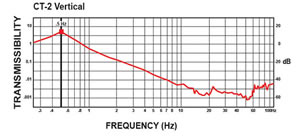

Cette démonstration illustre l'exceptionnelle performance des systèmes d'isolation contre les vibrations 1/2-Hz de Minus K. Une plate-forme d'isolation contre les vibrations avec plateau de table 25BM-4 supporte une masse en acier de 11,34 kg (25 lb) sur laquelle est placé un verre de vin et deux pièces de monnaie (respectivement 10 et 25 cents) aux extrémités. La plate-forme est posée sur une table vibrant à approximativement à 5 Hz, qui supporte aussi un autre verre de vin. Comparez les mouvements du vin dans les deux verres et remarquez les pièces en équilibre. Notez que le mouvement du vin est très léger dans le verre isolé. Avec notre système 1/2-Hz, environ 1 % de l'amplitude de vibration à 5 Hz est transmise à la charge. Reportez-vous à la « courbe de transmissibilité ».


La table vibre principalement horizontalement à environ 5 Hz et avec une amplitude d'environ 1 mm grâce à un agitateur qui lui est relié. Une performance d'isolation comparable peut être obtenue à la verticale, mais il est bien plus difficile de remuer verticalement la table.

Cette démonstration ne peut être effectuée à l'aide de tables pneumatiques ou de systèmes actifs courants. En effet, les tables pneumatiques fournissent très peu, voire aucune atténuation des vibrations à 5 Hz et, par ailleurs, les systèmes actifs offrent une gamme dynamique limitée de même qu'ils ne peuvent gérer les vibrations de grande amplitude.


NOUVELLE table et station de travail ultra basse fréquence
MK26 conçue ergonomiquement

Isolateur plate-forme BM-8

Caractéristiques / Avantages :
* Nouvelle conception ergonomique
 * Fréquences naturelles ultra faibles
* Bâti VibraDamped
* Accessoires personnalisables
* Aucune alimentation d'air nécessaire - Facile à utiliser
* Choix de stands de tables
* Style ergonomique
* Compatible avec salle blanche Classe 100
* Classe 10 disponible

Les options pour les plateaux de table comprennent Granite, Acier, Composite et Structure nid d'abeille.


La nouvelle série de stations de travail pour le contrôle des vibrations MK26 avec un confort ergonomique plus grand encore est spécialement conçue pour les applications à ultra basses fréquences naturelles. Le système utilise des isolateurs antivibratoires pour l'amortissement actif brevetés par MinusK afin de fournir une station de travail compacte et passive contre les vibrations à des fréquences naturelles ultra faibles, à des fréquences structurelles internes plus élevées, pour une plus grande efficacité d'isolation à la verticale et à l'horizontale. La série MK26 a, par ailleurs, été actualisée pour offrir un plus grand confort à l'utilisateur ainsi que de l'espace supplémentaire pour les jambes.

La série MK26 offre un niveau de performance suprême pour un large éventail d'instruments, comme les balances de précision, l'injection cellulaire, les microscopes confocaux, la méthode patch clamp, les microscopes optiques, les testeurs sous pointes, les microscopes à force atomique pour l'étalonnage de détecteurs et d'autres équipements sensibles dans le secteur du traitement des semi-conducteurs, des télécommunications, du génie aérospatial et de la recherche médicale. Cette série est fabriquée conjointement avec Kinetic Systems.

L'isolateur vertical de MinusK utilise un ressort rigide et un mécanisme d'amortissement actif pour atteindre une rigidité verticale nette faible sans affecter la capacité de support de la charge statique.

L'isolation contre les vibrations horizontales est atteinte grâce à des colonnes en faisceau connectées en série à un isolateur de mouvement vertical.

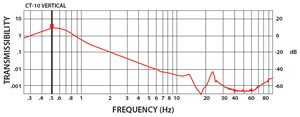

Réglée à une fréquence naturelle de 1/2 Hz, la station de travail atteint un niveau d'efficacité d'isolation de 93 % à 2 Hz, de 99 % à 5 Hz et de 99,7 % à 10 Hz.




Produits standards d'isolation contre les vibrations

Isolateur plate-forme BM-8

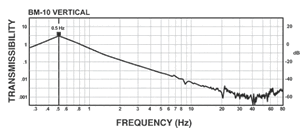

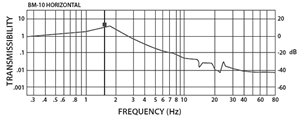

Plate-forme d'isolation antivibratoire de plateau de table BM-10
Poids : Environ 16 kg (35 lb)
Dimensions : 310 mm L x 310 mm P x 117 mm H
(12,2 pouces L x 12, 2 pouces P x 4,6 pouces H)
Plage approximative de charges utiles :
Modèle Gamme de charge*
10BM-10
0 - 4,5 kg
(0 - 10 lb)
25BM-10
11 - 14 kg
(10 - 30 lb)
50BM-10
14 - 25 kg
(30 - 55 lb)
*Contactez Minus K pour des gammes de charge personnalisées
  • Les fréquences horizontales dépendent du poids.
  • La fréquence horizontale de 1,5 Hz est atteinte à la limite supérieure de la gamme de charge.
  • À des limites inférieures de la gamme de charge, la fréquence horizontale est d'environ 2,5 Hz.
  • La fréquence verticale peut être ajustée à 0,5 Hz pour toute la gamme de charge.


Isolateur plate-forme BM-8

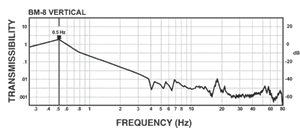

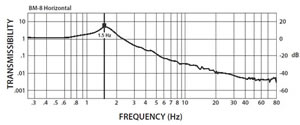

Plate-forme d'isolation antivibratoire de plateau de table BM-8
Poids : Environ 16 kg (35 lb)
Dimensions : 457 mm L x 508 mm P x 117 mm H
(18 pouces L x 20 pouces P x 4,6 pouces H)
Plage approximative de charges utiles :
Modèle Gamme de charge*
25BM-8
4,5 - 14 kg
(10 - 30 lb)
50BM-8
11 - 25 kg
(25 - 55 lb)
100BM-8
23 - 48 kg
(50 - 105 lb)
*Contactez Minus K pour des gammes de charge personnalisées
  • Les fréquences horizontales dépendent du poids.
  • La fréquence horizontale de 1,5 Hz est atteinte à la limite supérieure de la gamme de charge.
  • À des limites inférieures de la gamme de charge, la fréquence horizontale est d'environ 2,5 Hz.
  • La fréquence verticale peut être ajustée à 0,5 Hz pour toute la gamme de charge.

Isolateur plate-forme BM-8
Plate-forme d'isolation antivibratoire de plateau de table BM-6

  • Les fréquences horizontales et verticales dépendent du poids.
  • La fréquence verticale de 2,5 Hz et la fréquence horizontale de 1,5 Hz sont obtenues à la limite supérieure de la gamme de charge.
  • À des limites de gamme de charge inférieures, la fréquence verticale est d'environ 3,4 Hz et la fréquence horizontale est d'environ 2,5 Hz.
Poids : Environ 16 kg (35 lb)
Dimensions : 457 mm L x 508 mm P x 117 mm H
(18 pouces L x 20  pouces D x 4,6 pouces H)
Plage approximative de charges utiles :
Modèle Gamme de charge*
25BM-6
4,5 - 14 kg
(10 - 30 lb)
50BM-6
11 - 25 kg
(25 - 55 lb)
100BM-6
23 - 48 kg
(50 - 105 lb)
*Contactez Minus K pour des gammes de charge personnalisées


Isolateur plate-forme BM-8

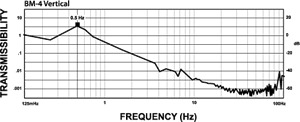

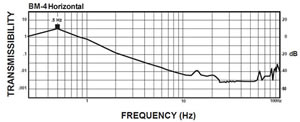

Plate-forme d'isolation antivibratoire de plateau de table BM-4
Poids : Environ 27 kg (60 lb)
Dimensions : 427 mm L x 427 mm P x 216 mm H
(16,8 pouces L x 16,8 pouces P x 8,5 pouces H)
Plage approximative de charges utiles :
Modèle Gamme de charge*
25BM-4
0 - 11 kg
(0 - 25 lb)
50BM-4
9 -25 kg
(20 - 55 lb)
100BM-4
23 - 48 kg
(50 - 108 lb)
*Contactez Minus K pour des gammes de charge personnalisées
  • Une fréquence naturelle verticale de 1/2 Hz ou moins peut être obtenue pour toute la gamme de charge.
  • La fréquence naturelle horizontale dépend de la charge. La fréquence de 1/2 Hz ou moins peut être obtenue à la charge nominale ou à une charge proche de celle-ci.

Isolateur plate-forme BM-8

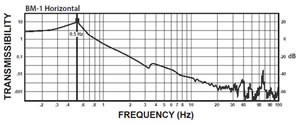

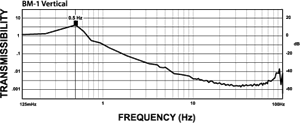

Plate-forme d'isolation antivibratoire de plateau de table BM-1
Poids : Environ 36 kg (80 lb)
Dimensions : 610 mm L x 572 mm P x 216 mm H
(24 pouces L x 22,5 pouces P x 9 pouces H)
Plage approximative de charges utiles :
Modèle Gamme de charge*
100BM-1
27 - 48 kg
(60 - 100 lb)
150BM-1
41 -70 kg
(90 -155 lb)
250BM-1
82 - 123 kg
(180 - 270 lb)
350BM-1
132 - 168 kg
(290 - 370 lb)
500BM-1
164 -239 kg
(360 - 525 lb)
650BM-1
227 - 309 kg
(527 - 309 kg)
*Contactez Minus K pour des gammes de charge personnalisées
  • Une fréquence naturelle verticale de 1/2 Hz ou moins peut être obtenue pour toute la gamme de charge.
  • La fréquence naturelle horizontale dépend de la charge. La fréquence de 1/2 Hz ou moins peut être obtenue à la charge nominale ou à une charge proche de celle-ci.


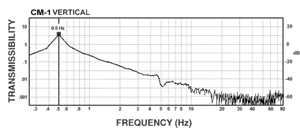

Produits d'isolation antivibratoire personnalisés de Minus K

Isolateur plate-forme BM-8

Plate-forme FP-1 d'isolation au sol contre les vibrations

Cet isolateur est l'élément de base de la plate-forme FP-1 au sol et de bien d'autres systèmes isolateurs.


Isolateur SM-1 contre les vibrations

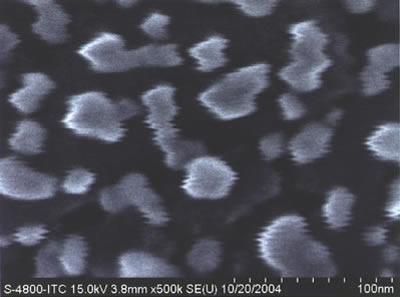

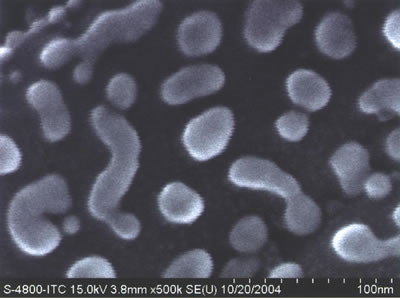

Utilisées pour des charges importantes, ces plates-formes personnalisées sont généralement conçues avec deux ou trois isolateurs SM-1 et elles peuvent supporter jusqu'à 4 535,9 kg (10 000 lbs.) ou plus. Elles sont couramment utilisées pour les microscopes électroniques à balayage (SEM), microscopes électroniques en transmission (TEM) ainsi que d'autres outils de métrologie et de fabrication.
Isolateur plate-forme BM-8


Avantages des produits Minus K :
  • La performance d'isolation est en général de 10 à 100 fois supérieure aux systèmes pneumatiques haute performance
  • Aucune alimentation à air ou électrique n'est nécessaire
  • Facile à utiliser
  • Pas de pièces d'usure
  • Aucune maintenance
